柔性电路 / 工程尺寸DWG · 01
24V DC
9.6W/m
50mm CUT
>90Ra
COLOUR / 光色定制
定义光的颜色，也定义一致性。
色温、色容差与通道配置需要一起确定。一个开尔文数值，只是光色设计的起点。
- 白光与色温范围
- 参考 AS2835 型号提供 2200、2700、3000、3500、4000、4500、5000、6500 K 选项。可调白光需进一步明确冷暖端点、混光方式，以及调节过程中的光输出要求。
- 颜色匹配
- 明确目标色温、色度坐标和允许偏差，匹配灯珠分档。使用实物样品，对照石材、木材、织物或相邻灯具确认光色，而非仅凭屏幕色块判断。
- RGB / RGBW / RGB+CCT
- RGB 用于彩光效果；独立白光通道负责白光照明；双白光通道实现色温调节。通道数量直接影响电路设计、线缆芯数与控制器选型。
光色研究 / 材料与氛围CCT
选择色温3000 K
暖白中性白冷白
POWER / 电路与功率
从电路，规划整段供电。
每米功率、铜箔布局和供电位置相互关联。从目标光输出与实际安装长度出发，确定电气方案。
- 电压与负载
- 常规灯带可选择 12 V、24 V 平台，部分长距离系列采用 36 V 或 48 V。根据具体型号匹配电源电压、总功率以及控制器每个通道的电流容量。
- 电路几何尺寸
- 明确板宽、灯珠间距、裁剪单位和接插件空间。图中 AS2835-24V-120-5mm 的板宽为 5 mm、密度为 120 颗/m、裁剪单位为 50 mm、最长单段为 5 m。
- 散热与供电设计
- 综合评估铜箔、线缆损耗、安装型材的导热和环境温度。提高 W/m 或增加密封层会改变热条件；更长的安装长度需要明确分段和供电位置。
电气研究 / 灯带负载DC 24 V
9.6 W/m × 5.0 m白光单通道 · 24 V 恒压
灯带功率48.0 W
24 V 侧电流2.00 A
P = W/m × L · I = P ÷ V
SPECTRUM / 显色与光谱
显色品质，不能只看一个 CRI。
相同色温的光源，也可能具有不同的光谱。需要观察的，是光如何呈现空间里真正重要的颜色。
- CRI 与光色一致性
- 参考 AS2835 型号标称 Ra >90、SDCM <3。更高显色要求需结合具体灯珠、色温与自然光谱方案选样，再通过所选样品确认目标。
- R9 与颜色保真
- Ra 是八个标准色样的平均值，不包含饱和红色 R9。肤色、食品、织物和艺术品照明，应将 R9，以及需要时的 TM-30 保真度与色域数据纳入确认要求。

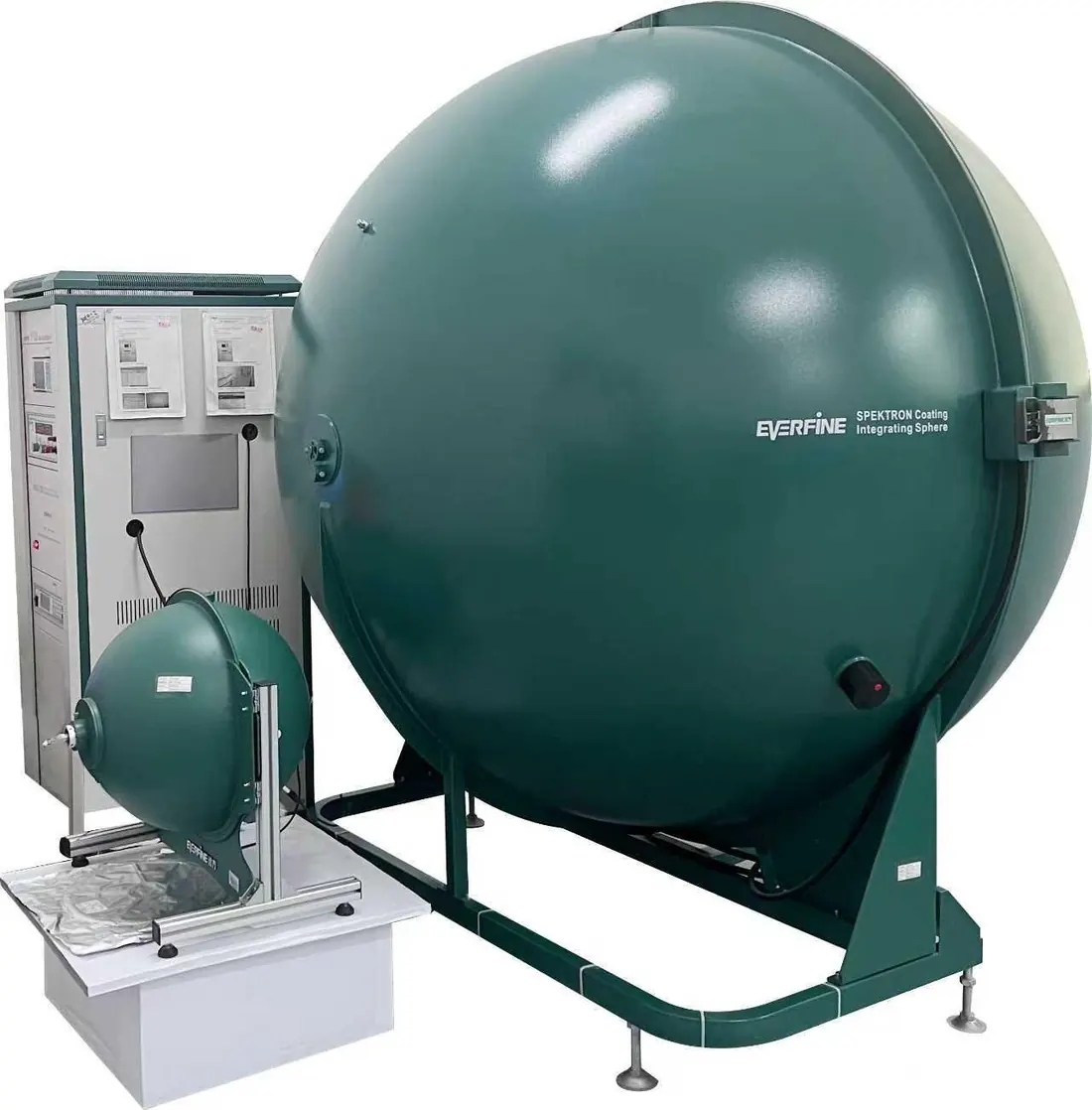

- 样品确认
- 在约定的工作条件下，对照光谱功率分布、色温、色度、光通量和显色结果。将样品装入最终扩散罩与型材，并结合真实展示材料评估。
光谱分析 / 如何读图SPD
看见光的组成。波长与相对光谱强度
Ra平均显色
R9饱和红色
SDCM光色一致性
OPTICS / 光学设计
让光，落在需要的位置。
选择透镜之前，先确定投射距离、离墙距离和目标表面。通过光束几何模拟，直观看到角度带来的变化。
- 光束分布
- 在几何模拟中比较 15°、30°、60° 的覆盖变化。非对称配光需分别指定水平与垂直角度；实际可选透镜及光度文件，按所选型号确认。
- CAD 与照明模拟
- 提供安装高度、离墙距离、瞄准角度、灯具间距和表面反射率。在项目模型中使用所选型号的光度文件，评估照度与均匀度。
- 现场样段评估
- 在实际饰面上检查光束重叠、扇贝纹、溢出光与眩光。光束宽度不能单独代表照度或洗墙效果，透镜、光通量和安装方式都参与最终结果。
CAD 光源研究 / 光束几何OPTICS
理论光束宽度1.07 m
W = 2d × tan(θ/2)
PROCESS / 材料与特殊工艺
每一层，都参与性能。
光学、电气和机械性能在截面里交汇。定制从柔性电路开始，延伸到挤出灯体和最终装配。
- 柔性电路工艺
- 三层 FPC、柔性电路连续电镀与蚀刻，支持定制电路布局。协同评估铜箔分布、线路间距、焊盘、裁剪单位及弯曲方向。
- 挤出与光学材料
- 柔性 PMMA、TPU 挤出，以及硅胶、PC，为光学灯体提供不同材料路径。围绕透光、柔韧性、表面效果和使用环境，选择材料与扩散结构。
- 装配与细节

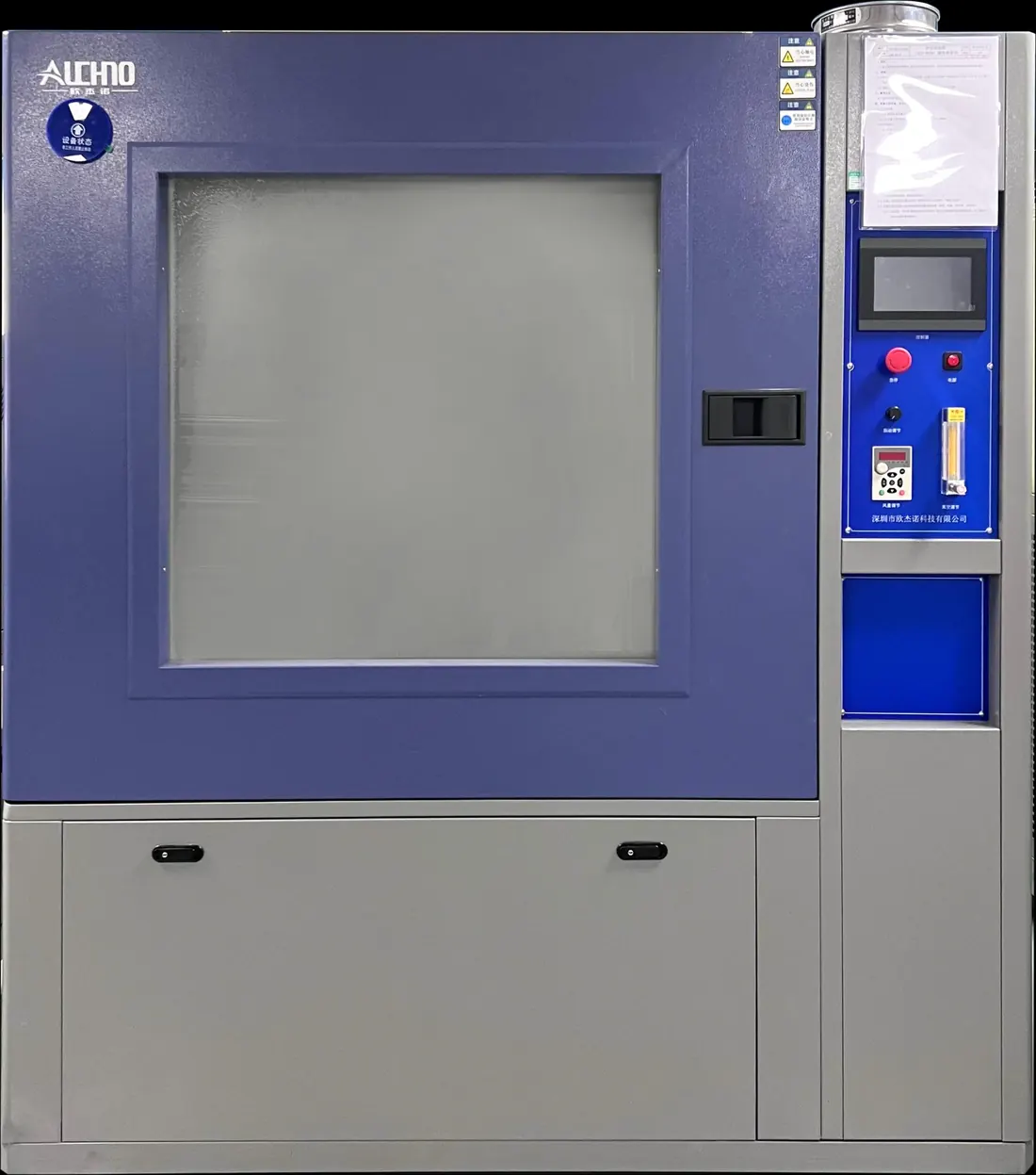

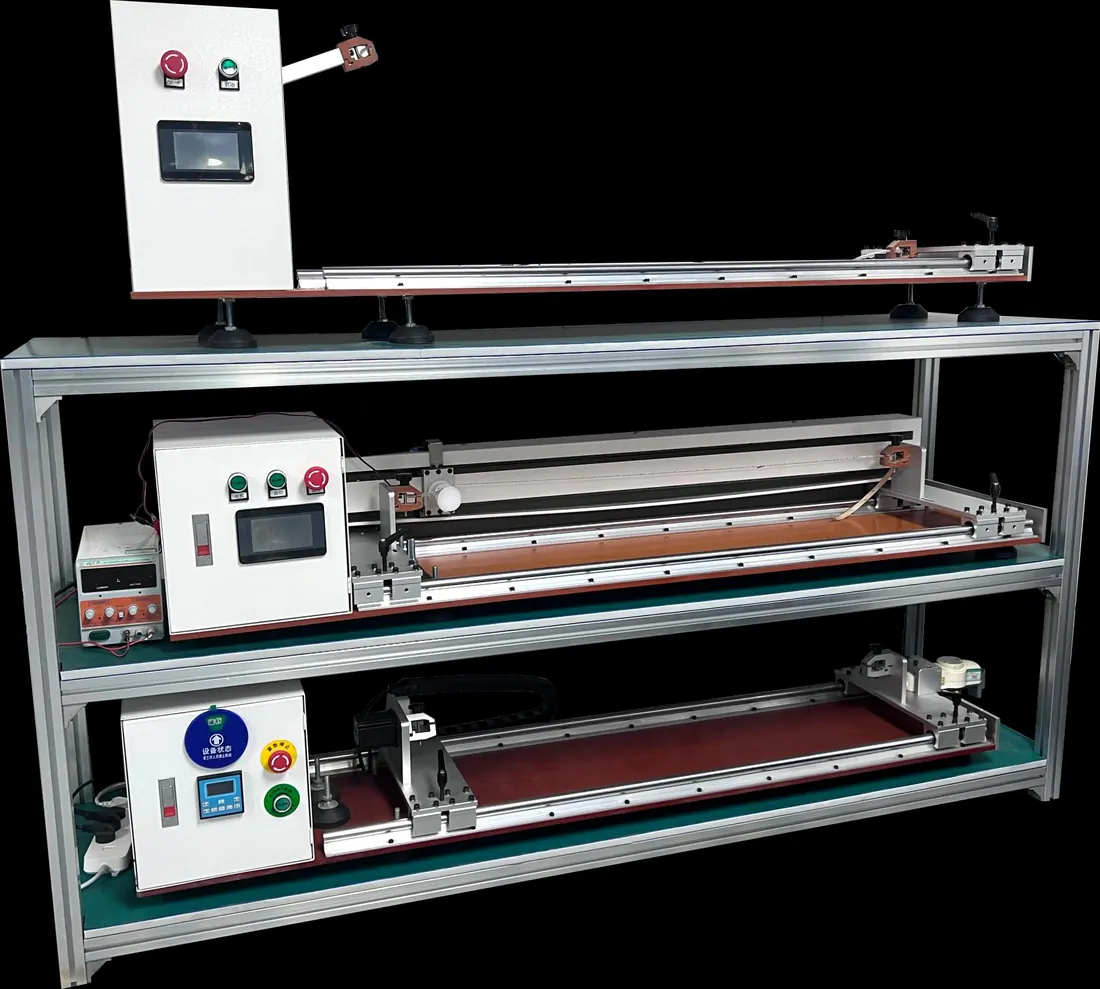

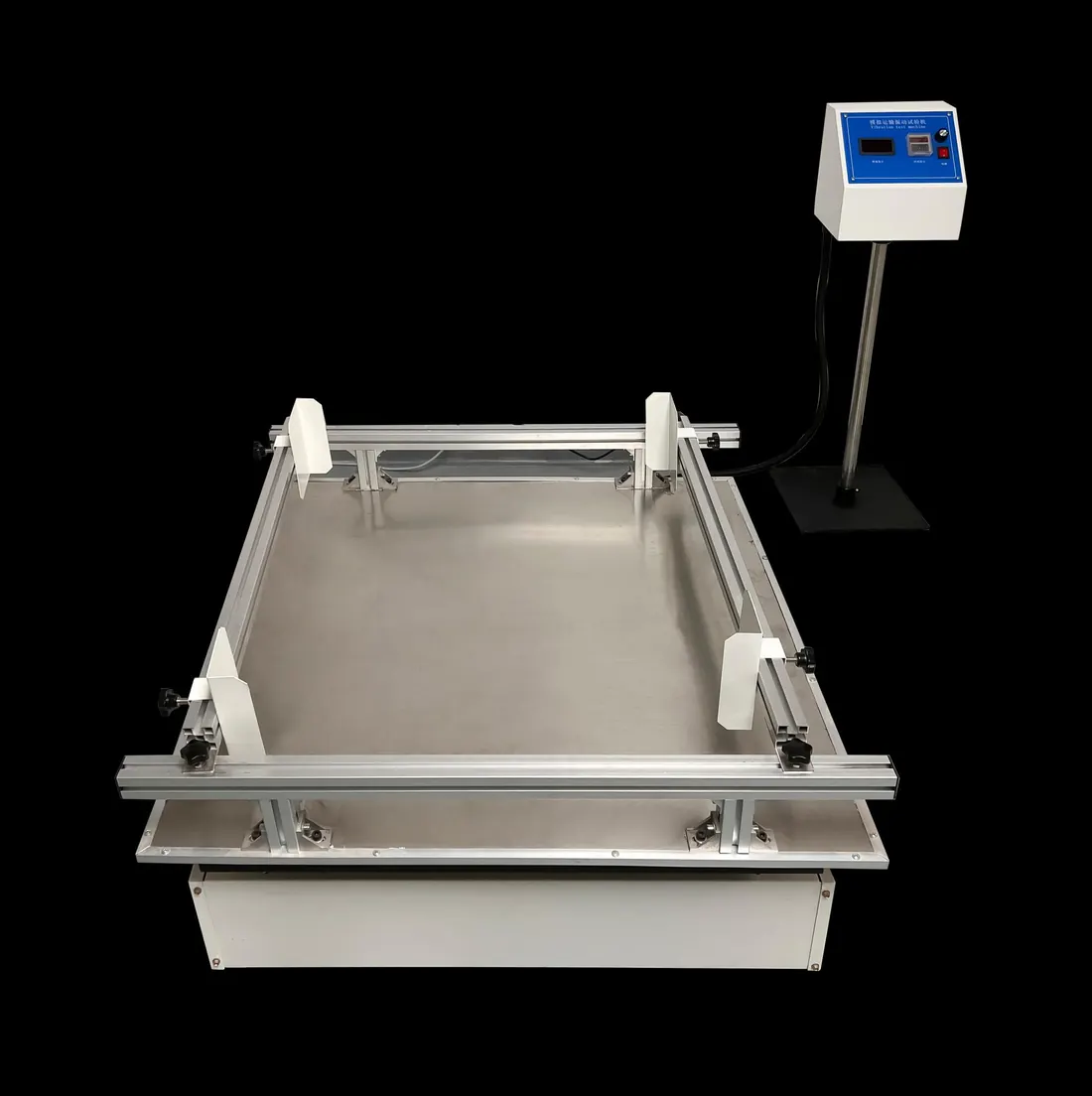

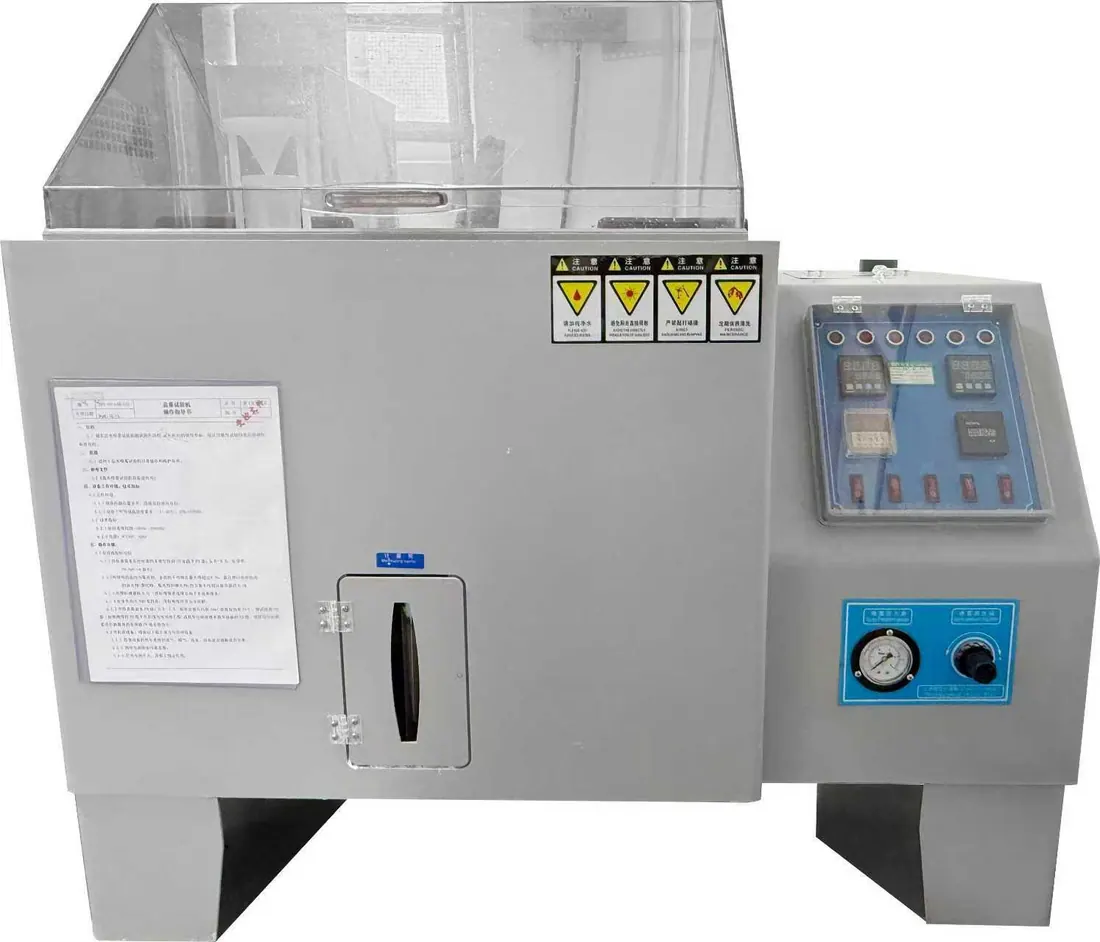

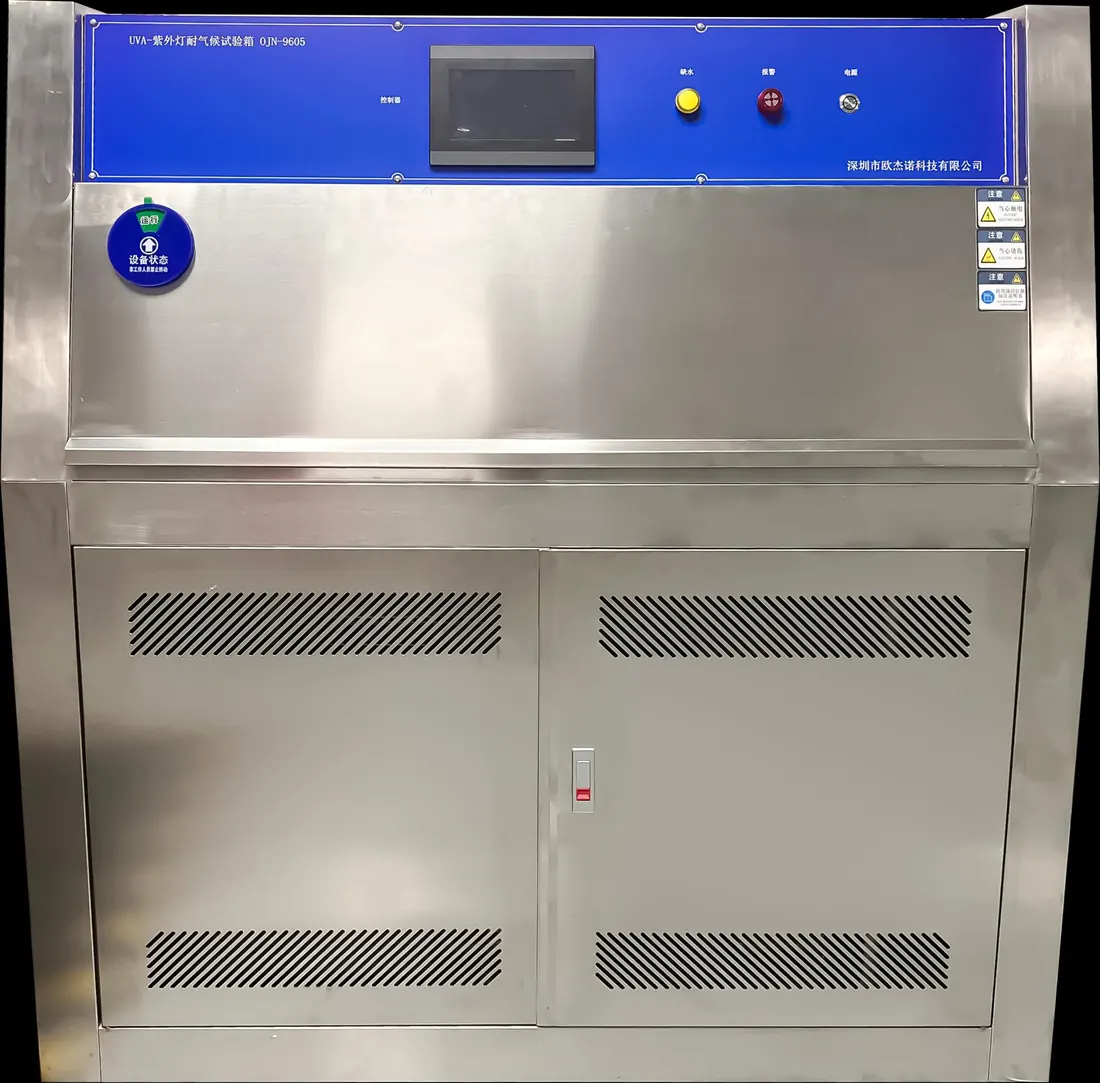

- 确认截面宽高、最小弯曲半径、出线方向、引线长度、接插件、端盖与安装方式。防护、耐紫外及耐化学性能需按实际材料和成品结构确认。
结构研究 / 截面分解SECTION · A
CONTROL / 通讯协议与系统集成
从灯光行为，确定控制协议。
整段调光、色温调节和逐像素控制，需要不同的电子架构。信号路径与供电路径必须一起规划。
- 建筑照明控制
- DALI、0/1–10 V 和切相控制，需要匹配的驱动器或接口。DALI 可调白光应指定适用的 DT8(Tc) 控制装置；灯带本身不能代表整套系统获得 DALI 认证。
- DMX512 与 SPI
- DMX 需确定寻址方式及每像素通道数。SPI 需确认具体 IC、数据/时钟形式、通道顺序和控制器兼容性。像素长度随型号变化，不一定一颗灯珠就是一个像素。
- 调试与交付要求
- 记录分区、像素数量、调光范围、场景行为、供电点与信号线路。结合实际控制器和灯带，确认刷新表现、故障后的行为与更换后的寻址方式。
系统框图 / 选择控制架构SIGNAL
控制输入DALI 控制
接口与转换匹配的恒压驱动器
匹配的电源 → 驱动 / 负载
可调白光灯带
可调白光选用 DT8(Tc)

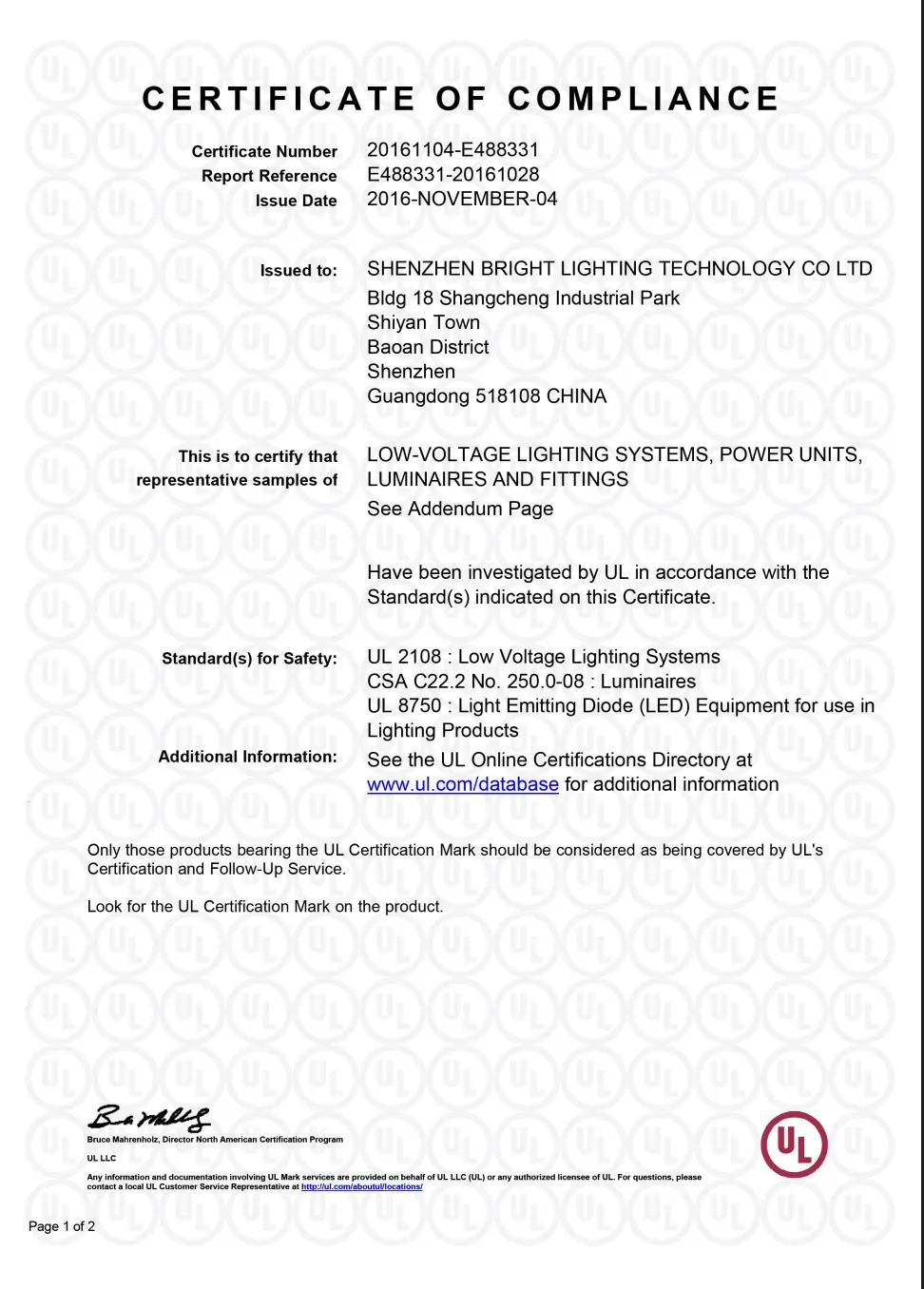

匹配驱动器电压及颜色控制类型，并核对具体控制装置的认证和调光表现。
光学设计的价值
让光的进步，看得见。
从结构、光学到材料，看每一次设计改进如何改变光。
硅胶霓虹灯 · 结构设计
让更多光透出来。
通过结构设计，将硅胶霓虹灯的透光率从 50% 提升至 80%，让更多光线穿过灯体。
80%
透光率
提升 30 个百分点
应用在哪里
灯槽、木作与标识中的连续线性照明。优化前后对比
穿过灯体的光，更多了
从需求，到确认样品
用明确的需求，开始定制。
提供以下信息，让光学、电气与结构要求在同一个方案里得到评估。
应用条件
图纸或 CAD 文件、尺寸、安装照片、观看距离及使用环境。
光的目标
色温或目标颜色、CRI/R9、目标 lm/m 或照度、光束角及调光行为。
系统接口
电压、每段长度、可用型材、供电位置、协议及控制器型号。
样品确认
生产前共同确认图纸、电气规格、样品验收要求与参考样品。
可用配置与最终参数，以所选型号和确认样品为准。
